国产成人精品免费视频大全,欧美一区二区一级黄片,中日韩无砖码一线二线,在线免费成的视频

焦炭揮發分的測定方法與步驟（參照GB/T 2001-2013）

揮發分含量是焦炭成熟程度的標志。一般焦炭中揮發分含量為0.8%～1.2%。揮發分含量低，說明結焦后期熱分解與熱縮聚程度高，氣孔壁材質致密，有利于焦炭顯微硬度、耐磨強度和反應后強度的提高。因此，揮發分以低為好。

【焦炭揮發分測定原理】

稱取一定質量的焦炭試樣，放在帶蓋的瓷坩堝中,在900℃±10℃下，隔絕空氣加熱7min,以減少的質量占焦炭試樣質量的質量分數，減去該焦炭試樣的空氣干燥基水分含量作為焦炭的揮發分含量。

焦炭化驗儀器：JN-800A高效節能智能灰揮測定儀

1.1揮發分坩堝:帶有配合嚴密蓋的瓷坩堝,坩堝總質量為18g~22g,其中蓋的質量為5g~6g。揮發分坩堝和坩堝蓋配合要嚴密，坩堝蓋的選擇要使蓋與坩堝的垂直向間隙不超過0.5mm,坩堝和坩堝蓋應該同一編號配套使用，不允許混用。

1.2灰揮測定儀（馬弗爐）帶有測溫和控溫裝置,能保持溫度在900℃±10℃，爐膛具有足夠的恒溫區，爐后壁的上部帶有直徑25mm~30mm、高400mm的煙囪，下部帶有插入熱電偶的小孔，孔的位置距離馬弗爐爐底20mm~30mm,使插入熱電偶的熱接點位于恒溫區的中間。

灰揮測定儀（馬弗爐）的熱容量應該是:當起始溫度為900℃時，放入室溫下的坩堝架和若干坩堝,關閉爐門后,在3min內爐溫恢復到900℃±10℃。

灰揮測定儀（馬弗爐）的恒溫區應在關閉爐門下測定,并至少每半年測定一次。熱電偶至少每年校準一次

1.3坩堝架:用鎳鉻絲或其他耐熱金屬制成,其規格尺寸以能使所有的都在恒溫區內,放在坩堝架上的坩堝底部距爐底間的距離應為30mm~40mm。

1.4坩堝架夾:由錦鉻絲或耐熱金屬絲制成,也可用坩堝鉗。

1.5分析天平:感量0.0001g

【焦炭揮發分試驗測定步驟】

2.1在預先于900℃±10℃溫度下燒至質量恒定的帶蓋瓷坩堝中，稱取粒度小于0.2mm攪拌均勻的焦炭試樣1g±0.01g,精確到0.0001g,然后輕輕振動坩堝,使試樣攤平,蓋上蓋子,放在坩堝架上。如果測定試樣不足6個,則在坩堝架的空位上放上空坩堝補位。

2.2將馬弗爐預先900℃±10℃，打開爐門，迅速將放有坩堝架送入馬弗爐的恒溫區內,立即關上爐門并開始計時,準確加熱7min。坩堝和坩堝架放入后,爐溫會有所下降,要求爐溫必須在3min

內恢復到900℃±10℃，并繼續保持此溫度到試驗結束，否則此次試驗作廢。

注:加熱時間包括溫度恢復時間在內,加熱過程中爐門小孔一直處于關閉狀態。

2.3加熱到7min立即從爐中取出坩堝,放在空氣中冷卻約5min,移入于干燥器中冷卻至室溫(約20min)后稱量。

【焦炭揮發分計算結果】

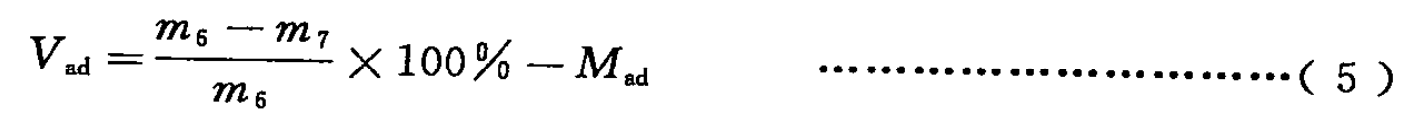

3.1焦炭的空氣干燥基揮發分按式（5）計算：

式中：

Vad——空氣干燥基揮發分的質量分數,%;

m6——空氣干燥基焦炭試樣的質量，單位為克(g);

m7——焦炭加熱后殘渣的質量,單位為克(g)。

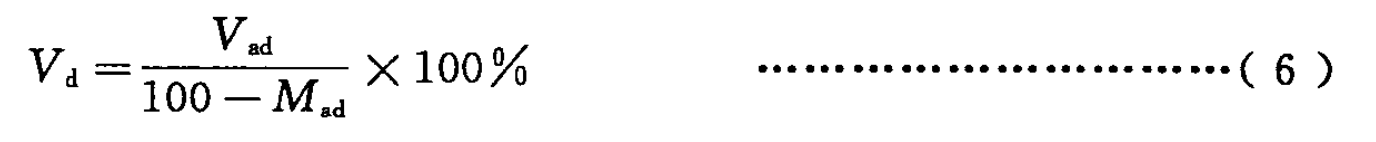

3.2焦炭的干基揮發分按式（6）計算：

式中:

Vd——干基揮發分的質量分數，%。

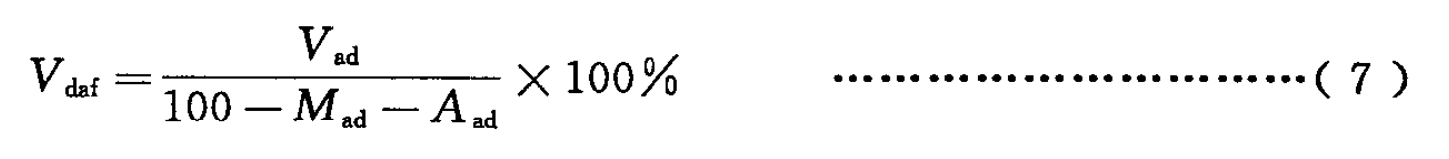

3.3焦炭的干燥無灰基揮發分按式（7）計算：

式中:

Vdaf——干燥無灰基揮發分質量分數，%

3.4試驗結果取兩次試驗結果的算術平均值。

【焦炭揮發分測定精密度】

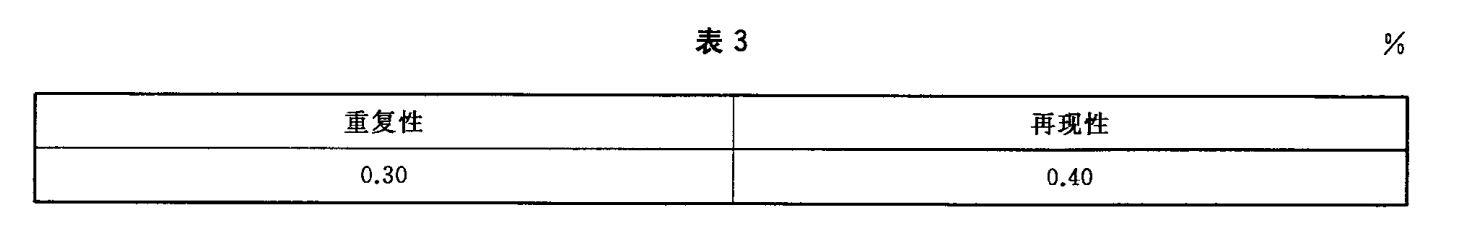

焦炭揮發分測定的重復性和再現性，不得超過表3的規定值。

【焦炭固定碳的計算】

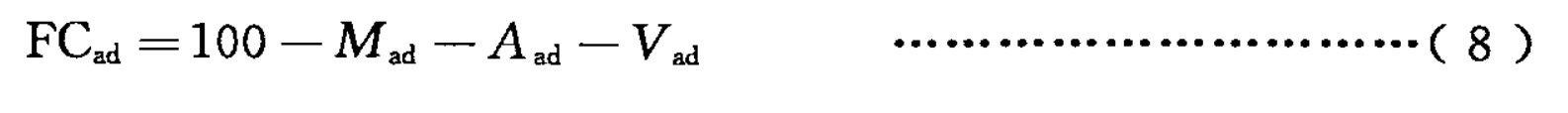

4.1焦炭的空氣干燥基固定碳按式（8）計算

式中:

FCad——空氣干燥基固定碳的質量分數，%。

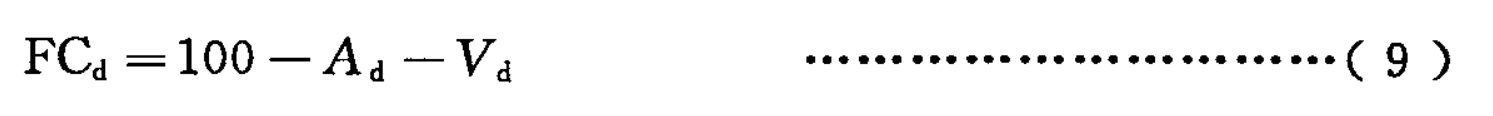

4.2焦炭的干基固定碳按式（9）計算：

式中:

FCa——干基固定碳的質量分數，%。

煤炭檢驗標準—GB/T2001-2013焦炭揮發分（固定碳）的測定方法與步驟詳細介紹，由煤炭化驗儀器廠家—鶴壁華諾煤檢儀器分享，希望對大家有所幫助。有什么問題可以在評論區以及私信留言告訴我們！
